Montagem de rack com patch panel

Montagem de rack com patch panel: guia técnico para organização e infraestrutura de redes

Montagem de rack com patch panel exige planejamento técnico, definição de escopo e execução compatível com as condições da instalação e da operação.

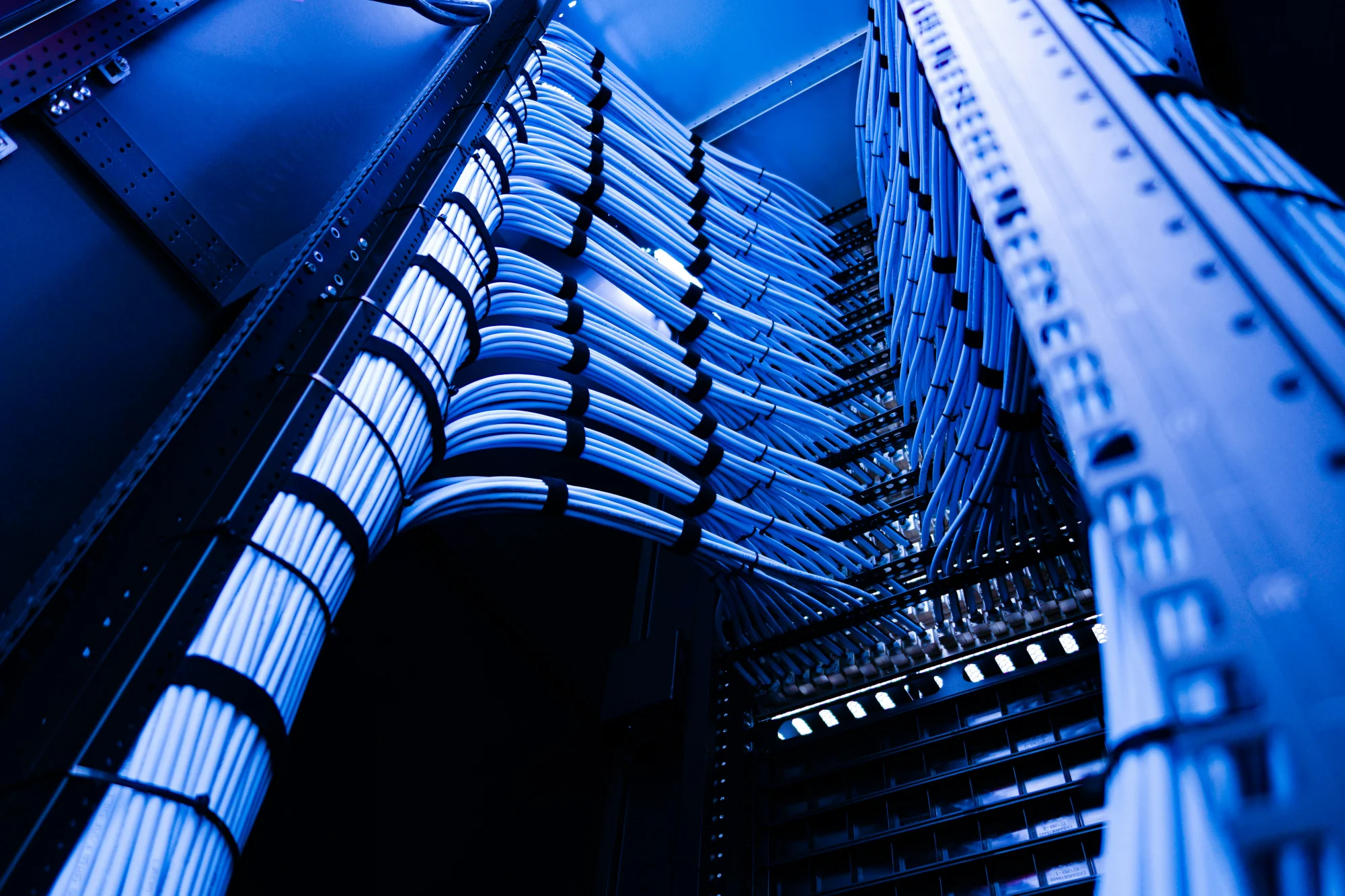

O que é montagem de rack com patch panel e por que ela importa?

A montagem de rack com patch panel é a organização física dos equipamentos e cabos de uma rede em um gabinete próprio.

O rack acomoda e protege componentes como patch panels, switches e acessórios, enquanto o patch panel concentra as terminações dos cabos que chegam dos pontos de rede.

A partir dele, as conexões podem ser encaminhadas aos equipamentos ativos de forma mais organizada, identificável e acessível.

Em uma infraestrutura de cabeamento estruturado, os cabos instalados em salas, áreas produtivas, escritórios, centros logísticos ou pontos destinados a CFTV e automação são conduzidos até uma área técnica.

Nesse local, o patch panel funciona como ponto de distribuição e organização.

O switch, por sua vez, é o equipamento ativo que participa da comunicação da rede.

Essa distinção é importante: rack e patch panel compõem a infraestrutura física, mas não substituem o trabalho de configuração, monitoramento ou administração realizado pela equipe de TI.

Por que a organização física é importante?

Cabos sem identificação, conexões improvisadas e equipamentos instalados sem planejamento dificultam a manutenção e aumentam o risco de intervenções equivocadas.

Uma montagem organizada favorece:

• identificação das portas, dos cabos e dos equipamentos;
• acesso mais simples para inspeção, testes e manutenção;
• encaminhamento adequado dos cabos, com menor risco de tração ou dobras inadequadas;
• separação e coordenação entre a infraestrutura de dados e a alimentação elétrica;
• expansão mais previsível de pontos de rede, conforme o projeto e a capacidade disponível;
• documentação mais clara para a continuidade da configuração pela equipe responsável de TI.

A organização não depende apenas de esconder os cabos dentro do rack.

É necessário considerar o posicionamento dos componentes, a acessibilidade frontal e traseira, a ventilação conforme as orientações dos fabricantes, a capacidade do gabinete, as rotas de cabos e a identificação de cada conexão.

O nível de detalhamento deve ser definido de acordo com o ambiente, os equipamentos utilizados e os requisitos do projeto.

Infraestrutura física não é suporte de TI

A instalação de rack, patch panel, cabeamento, switches e access points pode deixar a estrutura pronta para a etapa seguinte de configuração.

Entretanto, a infraestrutura física não se confunde com gerenciamento de servidores, suporte a usuários, administração de redes ou configuração avançada de sistemas.

Essas atividades pertencem ao escopo da equipe de TI ou do responsável técnico definido pelo cliente.

A SS Elétrica e Automação Industrial atua na implantação, ampliação, organização e manutenção da infraestrutura física de redes em ambientes industriais e empresariais.

Seu escopo informado inclui a instalação de cabeamento estruturado, racks, patch panels, switches e access points, além de testes básicos de conectividade.

A integração com elétrica, CFTV e automação pode ser considerada no planejamento físico, respeitando as características de cada instalação e a necessidade de avaliação técnica.

Em ambientes que exigem conformidade, segurança ou integração entre diferentes disciplinas, o projeto e a execução devem ser avaliados por profissionais habilitados, observando as normas técnicas e regulamentações pertinentes.

Quando aplicável, a documentação técnica e a emissão de ART devem ser verificadas conforme a natureza do serviço.

Componentes e critérios para planejar a infraestrutura

O planejamento da infraestrutura física deve começar antes da montagem do rack.

A definição correta de rack, patch panel, switches, acessórios e rotas de cabos depende do número de pontos de rede, do ambiente de instalação, dos equipamentos previstos e da possibilidade de expansão.

Em instalações industriais e empresariais, essa etapa também precisa considerar a integração com CFTV, automação, sistemas corporativos e alimentação elétrica.

Rack, patch panel, switches e acessórios

O rack é a estrutura destinada a acomodar e proteger equipamentos de rede e componentes de conexão.

O patch panel recebe a terminação dos cabos que chegam dos pontos de rede e organiza a conexão desses cabos com os switches por meio de cordões de manobra.

Essa separação facilita a identificação, a manutenção e futuras alterações na infraestrutura.

Entre os componentes que podem ser avaliados no planejamento estão:

• rack compatível com o ambiente, os equipamentos e o método de instalação;
• patch panel adequado ao tipo de cabeamento e à quantidade de portas prevista;
• switches compatíveis com a rede projetada e com os dispositivos que serão conectados;
• organizadores horizontais e verticais para direcionamento dos cabos;
• bandejas, porcas-gaiola, parafusos, guias e elementos de fixação;
• cordões de manobra com comprimento adequado à organização do rack;
• réguas de alimentação ou outros recursos elétricos compatíveis com o projeto;
• identificação para portas, cabos, equipamentos e pontos de origem;
• acessórios para acomodação de equipamentos que não tenham fixação direta no rack.

A escolha desses itens não deve ser feita apenas pela quantidade de portas.

É necessário verificar dimensões, padrão de montagem, capacidade mecânica, necessidade de ventilação, disponibilidade de energia, condições ambientais e compatibilidade entre os componentes.

Capacidade, espaço disponível e possibilidade de expansão

A capacidade do rack deve considerar os equipamentos que serão instalados inicialmente e o espaço necessário para operação, manutenção e eventual expansão.

O levantamento deve incluir a altura ocupada pelos equipamentos, a profundidade disponível, o peso dos componentes, a abertura das portas e o acesso para conexão dos cabos.

Também é importante evitar o preenchimento completo do rack sem planejamento.

Uma infraestrutura sem espaço funcional pode dificultar a substituição de equipamentos, aumentar a concentração de cabos e limitar a inclusão de novos pontos.

A reserva necessária deve ser definida conforme o projeto, o ambiente e a estratégia de crescimento da instalação, sem adotar uma medida única para todos os casos.

Em áreas industriais, o local de instalação merece atenção adicional.

Poeira, umidade, vibração, temperatura, interferência eletromagnética e circulação de pessoas podem influenciar a escolha do gabinete, dos acessórios e da posição do rack.

Quando houver requisitos de segurança, adequação elétrica ou conformidade normativa, a avaliação deve ser conduzida por profissionais habilitados.

Compatibilidade entre equipamentos e infraestrutura

Antes da compra ou instalação, deve-se conferir se o patch panel, os cabos, os conectores, os switches e os demais componentes são compatíveis com o padrão definido para a rede.

A análise pode envolver o tipo de cabeamento, a categoria dos componentes, a quantidade de portas, a forma de fixação, a alimentação elétrica e as condições de operação do ambiente.

Também é necessário separar a avaliação da infraestrutura física da configuração lógica da rede.

O rack pode ser planejado para receber switches, access points, câmeras e equipamentos relacionados, mas endereçamento, VLANs, regras de acesso, servidores e gerenciamento da rede pertencem ao escopo da equipe responsável pela administração de TI, salvo contratação específica.

Quando a infraestrutura atender CFTV ou automação, o planejamento deve registrar quais pontos serão destinados a câmeras, controladores, dispositivos de supervisão ou outros equipamentos.

Isso ajuda a evitar conflitos de rota, falta de portas e mudanças improvisadas durante a execução.

Levantamento dos pontos de rede

O levantamento deve transformar as necessidades do ambiente em uma relação verificável de pontos.

Para cada ponto, convém registrar a localização, a finalidade, a origem do cabo, a identificação prevista e o equipamento que poderá ser conectado.

Em projetos maiores, a documentação pode ser associada à planta, ao diagrama da rede física ou ao inventário de ativos.

Uma verificação inicial pode considerar:

• áreas administrativas, produtivas, técnicas e de circulação;
• estações de trabalho, impressoras, telefones e equipamentos corporativos;
• câmeras, gravadores, access points e dispositivos de controle de acesso;
• painéis de automação, interfaces de operação e equipamentos de supervisão;
• distância entre os pontos e o local previsto para o rack;
• rotas disponíveis e possíveis interferências com instalações elétricas;
• pontos atuais, pontos a ampliar e pontos que poderão ser desativados;
• necessidade de identificação, reserva e documentação individualizada.

O levantamento deve ser validado com os responsáveis pelo ambiente, porque a quantidade e a finalidade dos pontos podem mudar conforme o layout, o processo operacional e os equipamentos definidos.

As especificações finais dependem do projeto e das características reais da instalação.

Checklist de materiais e informações técnicas

Antes de iniciar a montagem, reúna as informações disponíveis e confirme os itens previstos:

• planta, croqui ou levantamento do local;
• quantidade e finalidade dos pontos de rede;
• relação dos equipamentos que ocuparão o rack;
• dimensões, peso e forma de fixação dos componentes;
• tipo e categoria do cabeamento especificado;
• quantidade de portas do patch panel e dos switches;
• rotas de dados e separação em relação à energia;
• disponibilidade e características da alimentação elétrica;
• requisitos de ventilação, acesso e proteção do ambiente;
• padrão de identificação e documentação das portas;
• integração prevista com CFTV, automação e sistemas corporativos;
• necessidade de testes, registros técnicos e validação profissional.

O planejamento realizado pela SS Elétrica e Automação Industrial, quando aplicável ao escopo contratado, está relacionado à implantação, ampliação, organização e manutenção da infraestrutura física de redes.

A empresa pode deixar a estrutura organizada e funcional para que a equipe de TI do cliente dê continuidade à configuração e à administração dos sistemas.

A definição dos componentes e das soluções deve ser confirmada a partir das condições do local, do projeto e dos equipamentos efetivamente selecionados.

Como organizar o rack antes da instalação?

Antes de iniciar a montagem de rack com patch panel, é necessário preparar o ambiente, conferir o projeto e definir uma lógica de organização que facilite a operação e a manutenção.

A disposição dos equipamentos não deve ser escolhida apenas pela aparência: ela precisa considerar acesso, ventilação, rotas de cabos, alimentação elétrica, expansão futura e compatibilidade com as características do rack e dos dispositivos.

1. Prepare o ambiente e valide as condições de instalação

Comece conferindo o local destinado ao rack.

Verifique se há espaço suficiente para abertura das portas, remoção de tampas, passagem de cabos e acesso aos equipamentos.

Em ambientes industriais, também devem ser observados poeira, umidade, vibração, temperatura, interferências eletromagnéticas e circulação de pessoas ou máquinas.

Antes da fixação, confirme:

• dimensões e capacidade estrutural do rack;
• posição das entradas e saídas de cabos;
• disponibilidade e localização dos pontos de energia;
• condições de aterramento e proteção elétrica, conforme o projeto aplicável;
• espaço para ventilação e dissipação de calor;
• rotas previstas para cabos de dados, energia, CFTV e automação;
• necessidade de expansão de pontos ou instalação de novos equipamentos;
• acessibilidade para inspeção, testes e manutenção.

O levantamento também deve identificar interferências com eletrocalhas, quadros elétricos, tubulações, portas, corredores e áreas de manutenção.

Caso o rack faça parte de uma infraestrutura maior, a compatibilização entre elétrica, telecomunicações, CFTV e automação deve ocorrer antes da instalação física.

2. Posicione e fixe o rack com segurança

O rack deve ser posicionado sobre uma base adequada e fixado conforme o tipo de estrutura e as orientações do fabricante.

A instalação precisa evitar inclinações, instabilidade e esforços indevidos sobre os equipamentos.

Em modelos de piso, avalie a resistência da base e a necessidade de nivelamento.

Em modelos de parede, confirme se a superfície e os elementos de fixação suportam a carga prevista.

Deixe áreas livres para circulação de ar e para a execução de serviços.

Um rack excessivamente encostado em paredes ou obstáculos pode dificultar a manutenção e aumentar o risco de danos durante intervenções.

Também é recomendável preservar espaço para futuras conexões, movimentação de componentes e acomodação organizada dos cabos.

A sequência exata de posicionamento depende do modelo do rack, do ambiente e do projeto.

Por isso, medidas de fixação, carga, ventilação e proteção devem ser verificadas nas especificações dos componentes e, quando houver risco elétrico ou requisito de conformidade, avaliadas por profissional habilitado.

3. Separe as rotas de energia e de dados

A separação física entre cabos de energia e cabos de dados é uma boa prática para reduzir a possibilidade de interferências e facilitar a identificação dos circuitos.

Sempre que possível, utilize caminhos distintos, eletrocalhas, organizadores e entradas específicas para cada grupo de cabos.

Quando o compartilhamento de um trecho for inevitável, a solução deve respeitar o projeto, as características dos cabos, os requisitos do ambiente e as normas técnicas aplicáveis.

Evite cruzamentos desnecessários, paralelismo prolongado entre energia e dados e passagem de cabos de comunicação junto a fontes potenciais de interferência sem avaliação técnica.

Também é importante não utilizar o rack como substituto de um sistema elétrico adequado.

A alimentação dos equipamentos deve ser compatível com sua aplicação, com proteção e distribuição definidas para a instalação.

Trabalhos próximos a circuitos energizados exigem procedimentos de segurança alinhados à NR-10 e à avaliação de profissionais autorizados.

4. Planeje a organização vertical e horizontal

A organização interna deve seguir uma lógica previamente definida.

Em termos gerais, equipamentos ativos, patch panels, organizadores e acessórios são distribuídos de modo a facilitar a conexão, a visualização das portas e o encaminhamento dos cabos.

Entretanto, não existe uma sequência única válida para todos os racks: a ordem depende do projeto, do fluxo de cabos, da ventilação e das instruções dos fabricantes.

Utilize organizadores horizontais e verticais compatíveis com o volume de cabos.

Eles ajudam a manter os cordões de conexão separados, reduzem a pressão sobre as portas e deixam o conjunto mais acessível.

Evite agrupar cabos com amarrações excessivamente apertadas, pois isso pode deformar o revestimento, dificultar alterações e comprometer o raio de curvatura recomendado.

Durante o encaminhamento, respeite o raio de curvatura mínimo indicado para cada tipo de cabo.

Não dobre, esmague ou force os cabos para alcançar uma porta.

Cabos de fibra óptica, cobre, alimentação, CFTV e automação podem ter requisitos diferentes e devem ser tratados de acordo com suas especificações.

Preveja também alívio de tração.

O peso dos cabos não deve ficar apoiado diretamente sobre conectores, portas de switches ou terminações do patch panel.

Guias, suportes e organizadores devem conduzir o cabeamento sem criar tensão excessiva ou dificultar a retirada de um equipamento.

5. Defina uma identificação antes de conectar

A identificação deve ser planejada antes do lançamento e da conexão definitiva dos cabos.

Um padrão consistente permite relacionar cada ponto instalado à porta correspondente no patch panel, ao equipamento de rede e, quando aplicável, ao ambiente de destino.

Uma metodologia simples pode considerar:

• código do ambiente ou setor;
• número do ponto de rede;
• identificação da porta no patch panel;
• identificação da porta no switch;
• finalidade do ponto, quando essa informação fizer parte do projeto;
• indicação de pontos destinados a CFTV, access points ou automação.

As etiquetas precisam permanecer legíveis, firmes e posicionadas de forma que possam ser consultadas sem desmontar o rack.

Evite abreviações que somente uma pessoa conheça e mantenha o mesmo padrão em cabos, portas, plantas e registros técnicos.

Antes de concluir a organização, faça uma conferência visual completa.

Verifique se os cabos estão identificados, se as conexões não estão tensionadas, se as rotas permanecem livres, se os equipamentos estão firmes e se há espaço suficiente para manutenção.

Registre qualquer pendência, alteração de projeto ou ponto que dependa de validação posterior.

A infraestrutura física deve ser entregue organizada e documentada para que a equipe responsável de TI possa prosseguir com a configuração e a administração dos sistemas.

A montagem, a adequação ou a reorganização do rack não substitui o suporte de TI, o gerenciamento de servidores ou a administração lógica da rede.

Em instalações industriais ou com requisitos de segurança e conformidade, a avaliação técnica deve considerar as normas pertinentes e a necessidade de ART, quando aplicável.

Passo a passo da montagem e conexão do patch panel

A montagem de rack com patch panel deve seguir o projeto da infraestrutura, as características dos componentes instalados e as normas técnicas aplicáveis ao ambiente.

O procedimento abaixo é educacional: a execução real deve ser realizada por profissional qualificado quando envolver riscos elétricos, trabalho em altura, instalações industriais ou exigências de conformidade e ART.

1. Preparação e conferência dos cabos

Antes de iniciar a terminação, confira a origem, o destino e a quantidade dos cabos.

Separe os enlaces por aplicação, como rede corporativa, CFTV, access points ou automação, quando essa divisão fizer parte do projeto.

Verifique se os cabos estão íntegros, sem esmagamentos, cortes, dobras acentuadas ou tração excessiva.

Reserve comprimento suficiente para realizar a terminação e permitir manutenção, mas evite deixar sobras desnecessárias dentro do rack.

Cada cabo deve receber uma identificação nas extremidades, relacionada ao ponto de origem, ao ponto de destino ou à numeração definida na documentação da instalação.

2. Terminação no padrão aplicável

A terminação deve respeitar o padrão de pinagem definido para a instalação e compatível com o patch panel, os conectores e os demais componentes.

Em cabeamento balanceado, é essencial manter a mesma convenção nas duas pontas do enlace, evitando combinações improvisadas que possam causar inversões ou falhas de comunicação.

Durante a terminação, preserve o máximo possível a geometria original do cabo e reduza a abertura dos pares ao mínimo necessário.

Não force os condutores, não exceda o raio de curvatura recomendado pelo fabricante e não utilize componentes incompatíveis apenas para adaptar uma montagem.

A polaridade e a sequência de conexão devem ser conferidas quando forem aplicáveis ao tipo de equipamento ou enlace utilizado.

3. Conexão das portas do patch panel

Fixe o patch panel no rack conforme a posição prevista no projeto e conecte cada cabo à porta correspondente.

A numeração deve ser legível e coerente com as etiquetas instaladas nas extremidades dos cabos, nos pontos de telecomunicações e nos equipamentos relacionados.

Após cada terminação, faça uma conferência visual dos condutores, do assentamento no bloco de conexão e da retenção mecânica.

Evite pressionar ou puxar o cabo pelo conjunto de condutores.

O alívio de tração deve ser feito pelo recurso apropriado do componente, preservando a conexão contra esforços durante a organização do rack.

4. Encaminhamento e amarração

Encaminhe os cabos pelas guias horizontais e verticais previstas, mantendo rotas organizadas e acesso às portas.

A amarração deve sustentar o conjunto sem comprimir a capa dos cabos.

Quando possível, utilize elementos de fixação que permitam ajustes e manutenção sem danificar o cabeamento.

Mantenha separação física e coordenação entre cabos de dados e circuitos de energia, respeitando o projeto, as características do ambiente e as orientações técnicas aplicáveis.

Não obstrua a ventilação dos equipamentos, não cubra identificações e não crie curvas fechadas atrás do patch panel.

Alterações improvisadas, emendas não previstas ou excesso de tensão podem comprometer a integridade da infraestrutura.

5. Conferência visual antes dos testes

Antes de conectar os patch cords aos switches ou a outros equipamentos, revise:

• identificação nas duas extremidades de cada cabo;
• correspondência entre porta, origem e destino;
• fixação do patch panel e dos acessórios;
• preservação do raio de curvatura;
• ausência de tração, esmagamento ou dobras acentuadas;
• separação e encaminhamento entre dados e energia;
• acesso às portas, às guias e aos pontos de manutenção;
• compatibilidade aparente entre cabos, conectores, patch panel e equipamentos.

Essa conferência reduz a possibilidade de erros de conexão e facilita a etapa posterior de testes básicos.

Ela não substitui a certificação completa do cabeamento quando o projeto ou o requisito técnico exigir esse procedimento.

Diagrama simplificado da montagem

Uma representação básica da infraestrutura pode ser organizada assim:

Ponto de rede, câmera, access point ou equipamento de automação → cabo permanente → patch panel → patch cord → switch ou equipamento de rede → infraestrutura lógica administrada pela equipe de TI

O patch panel funciona como ponto de terminação e organização do cabeamento permanente.

Ele não substitui o switch, não administra servidores e não representa, por si só, a configuração lógica da rede.

Depois da montagem física, a equipe responsável de TI pode assumir a configuração e o gerenciamento dos equipamentos e sistemas conforme o escopo do cliente.

Na SS Elétrica e Automação Industrial, a implantação, ampliação, organização e manutenção da infraestrutura física de redes pode ser integrada a serviços de elétrica e CFTV.

A definição do método de montagem deve considerar o ambiente, os equipamentos e o projeto específico.

Quando houver requisitos de segurança, conformidade ou responsabilidade técnica, recomenda-se avaliação profissional e emissão de ART quando aplicável.

Testes, identificação e documentação da rede física

Validação após a montagem

A validação da infraestrutura física deve ocorrer depois da montagem do rack, da terminação dos cabos e da conexão do patch panel aos equipamentos previstos no projeto.

O objetivo é confirmar se cada ponto foi conectado corretamente, está identificado e pode ser localizado com facilidade.

Essa etapa também ajuda a separar falhas físicas, como cabo mal terminado ou porta incorreta, de problemas posteriores de configuração de rede.

Os testes básicos de conectividade não equivalem à certificação completa do cabeamento estruturado.

Um teste simples pode indicar continuidade, correspondência entre as extremidades e conectividade inicial.

Já a certificação depende de instrumentos, parâmetros, categoria do sistema e critérios técnicos definidos para a instalação.

Quando houver exigência de conformidade, desempenho ou documentação formal, a avaliação deve ser realizada por profissional qualificado, conforme o escopo do projeto e as normas aplicáveis.

Testes básicos de conectividade

Uma verificação inicial pode seguir esta sequência:

• Conferir se os cabos chegam ao rack pela rota prevista e sem sinais aparentes de esmagamento, tração excessiva ou curvatura inadequada.
• Comparar a identificação do cabo com a porta correspondente no patch panel e com o ponto instalado no ambiente.
• Verificar a continuidade de cada enlace com equipamento de teste compatível com o objetivo da inspeção.
• Confirmar o mapeamento dos condutores quando o instrumento oferecer essa função.
• Conectar temporariamente o ponto a um equipamento de rede e observar a indicação de enlace, sem interpretar essa evidência isolada como certificação do cabeamento.
• Registrar portas sem enlace, pares invertidos, condutores abertos, curto-circuitos ou resultados inconsistentes para investigação.
• Repetir a conferência após qualquer correção ou alteração na terminação.

O resultado deve ser analisado junto com a identificação física.

Uma porta que apresenta enlace, mas está associada ao ponto errado, continua representando uma falha de organização e pode dificultar a operação da equipe de TI.

Continuidade, mapeamento e limites do teste

A continuidade verifica se existe um caminho elétrico entre as extremidades do enlace.

O mapeamento acrescenta informações sobre a correspondência dos condutores e pode apontar inversões ou interrupções.

Esses testes são úteis para a aceitação preliminar da infraestrutura, mas não avaliam necessariamente todos os parâmetros de desempenho exigidos por uma certificação de cabeamento.

Também é importante não confundir o teste do enlace físico com a validação de serviços.

A disponibilidade de internet, o funcionamento de um servidor, a criação de VLANs, as regras de segurança e o gerenciamento de equipamentos pertencem a camadas que podem depender da equipe responsável de TI.

A infraestrutura física deve ser entregue organizada e documentada para permitir a continuidade dessas configurações.

Etiquetagem das portas e dos cabos

A identificação deve ser legível, durável e coerente nas duas extremidades de cada enlace.

O código utilizado precisa permitir localizar o ponto no ambiente e a porta correspondente no patch panel, evitando depender apenas da memória do instalador ou de esquemas informais.

Uma convenção pode relacionar setor, sala, posição ou número do ponto, desde que seja definida no projeto e aplicada de maneira uniforme.

O mesmo padrão deve aparecer no patch panel, na tomada ou equipamento de destino e na documentação.

Quando houver switches, a relação entre a porta do patch panel e a porta do switch também deve ser registrada, sem presumir que toda instalação utilizará a mesma disposição.

Modelo de documentação técnica

A tabela abaixo é um modelo educacional que pode ser adaptado ao padrão do cliente:

Além dessa tabela, o conjunto documental pode incluir planta ou croqui com a localização dos pontos, relação de equipamentos instalados, identificação dos cabos, registro fotográfico quando previsto e observações sobre alterações realizadas em campo.

A documentação deve refletir a instalação executada, não apenas o planejamento original.

Como registrar pendências?

Uma pendência deve ser descrita de forma objetiva, indicando a localização, o sintoma observado, o teste realizado e a ação recomendada.

Em vez de registrar apenas cabo com problema, é mais útil indicar ponto, porta, tipo de ocorrência e situação da correção.

Exemplos de categorias incluem identificação ausente, porta sem correspondência, continuidade reprovada, rota inacessível, falta de espaço para expansão ou necessidade de validação adicional.

A pendência deve permanecer aberta quando o teste não puder ser concluído, quando houver divergência entre campo e documentação ou quando a avaliação depender de equipamento, configuração ou decisão do responsável pelo ambiente.

Após a correção, registre a data da nova verificação e o resultado obtido, conforme o procedimento adotado pelo cliente.

Em instalações industriais, empresariais, de CFTV ou automação, a documentação física deve ser coordenada com as demais disciplinas.

Assim, a equipe de TI consegue assumir a configuração dos equipamentos com uma visão mais clara da infraestrutura, enquanto eventuais requisitos de segurança, conformidade ou emissão de ART podem ser avaliados por profissionais habilitados dentro do escopo aplicável.

Integração do rack com elétrica, CFTV e automação

A integração entre o rack de telecomunicações, a infraestrutura elétrica, o CFTV e os sistemas de automação deve ser planejada antes da instalação.

O objetivo é coordenar caminhos, pontos de alimentação, posições de equipamentos e formas de acesso, evitando que cada disciplina ocupe o mesmo espaço sem compatibilidade definida.

Em ambientes industriais e empresariais, essa visão multidisciplinar contribui para uma infraestrutura física mais organizada e facilita futuras intervenções.

Principais pontos de integração

O rack pode concentrar ou interligar elementos como patch panels, switches, organizadores, equipamentos de comunicação, pontos destinados a access points e conexões associadas ao CFTV.

A definição do que ficará efetivamente no rack depende do projeto, das características dos equipamentos e das condições do ambiente.

Antes da montagem, é recomendável levantar:

• localização dos pontos de rede, câmeras, access points e equipamentos de automação;
• rotas disponíveis para cabos de dados, alimentação elétrica e demais infraestruturas;
• necessidade de racks, caixas, eletrocalhas, eletrodutos, leitos ou outros meios de encaminhamento;
• disponibilidade e adequação dos pontos de energia para os equipamentos previstos;
• espaço para organização, ventilação, acesso frontal e traseiro e futuras ampliações;
• restrições ambientais, como poeira, umidade, temperatura, vibração ou acesso controlado;
• identificação dos responsáveis pela infraestrutura física, pela configuração de rede e pela administração dos sistemas.

Esse levantamento reduz decisões improvisadas durante a execução.

Também permite verificar se a infraestrutura existente suporta a expansão desejada ou se serão necessárias adequações elétricas, civis ou de telecomunicações.

Separação e coordenação entre elétrica e dados

Cabos de energia e cabos de dados não devem ser lançados de forma indiscriminada no mesmo caminho.

A separação física, o afastamento ou a utilização de divisórias apropriadas devem ser definidos conforme o tipo de instalação, o ambiente, os materiais empregados, os níveis de interferência e as orientações das normas técnicas e dos fabricantes.

A coordenação entre as disciplinas deve considerar:

• rotas independentes ou adequadamente segregadas para energia e telecomunicações;
• cruzamentos inevitáveis preferencialmente avaliados no projeto, evitando percursos paralelos desnecessários;
• continuidade e organização dos caminhos de cabos;
• compatibilidade entre bandejas, eletrocalhas, eletrodutos e acessórios;
• aterramento e equipotencialização quando aplicáveis ao projeto;
• proteção mecânica dos cabos em áreas sujeitas a circulação, impacto ou movimentação de equipamentos;
• espaço suficiente para manutenção sem pressionar ou deslocar conexões existentes.

A proximidade entre fontes de interferência eletromagnética e cabeamento de dados deve ser analisada de acordo com as características da instalação.

Motores, inversores, contatores, transformadores e outros equipamentos podem exigir cuidados adicionais de roteamento, segregação e compatibilidade.

A solução adequada não deve ser definida apenas pela aparência do rack, mas pela avaliação conjunta das condições elétricas e de telecomunicações.

Infraestrutura para CFTV e access points

Câmeras e access points dependem de pontos físicos bem localizados, rotas acessíveis e identificação consistente.

No caso do CFTV, o planejamento deve relacionar a posição das câmeras, o caminho dos cabos, a proteção mecânica e o ponto de concentração da infraestrutura.

A passagem dos cabos deve preservar raio de curvatura, alívio de tração e integridade das terminações.

Para access points, a posição do equipamento deve ser compatível com a área que se pretende atender e com as condições construtivas do local.

Barreiras físicas, estruturas metálicas, máquinas e características do ambiente podem influenciar a implantação.

A infraestrutura física pode deixar os pontos preparados, mas a definição de cobertura e o ajuste da rede sem fio dependem de estudo e configuração específicos.

No rack, as conexões destinadas a câmeras e access points devem ser identificadas de forma clara, relacionando a porta do patch panel ao ponto instalado em campo.

Uma identificação padronizada facilita a localização de falhas, a substituição de equipamentos e a continuidade do trabalho da equipe responsável pela configuração.

É importante distinguir a instalação física dos equipamentos da administração do sistema.

A infraestrutura pode incluir lançamento de cabos, montagem do rack, instalação de patch panels, switches e access points e testes básicos de conectividade.

Já a configuração avançada de rede sem fio, políticas de acesso, gravação de imagens, retenção de dados e gerenciamento de usuários depende do escopo contratado e dos responsáveis pelos sistemas.

Relação com a automação industrial

Em instalações industriais, a rede física pode atender sistemas corporativos, CFTV e elementos associados à automação.

Mesmo quando esses sistemas utilizam meios físicos semelhantes, não se deve presumir que tenham os mesmos requisitos de disponibilidade, segurança, topologia ou configuração.

O planejamento deve identificar, entre outros aspectos:

• quais pontos pertencem à rede corporativa, ao CFTV ou à automação;
• se há necessidade de separar fisicamente determinados circuitos ou segmentos;
• onde ficarão os equipamentos de comunicação e os pontos de interligação;
• como serão identificados os cabos e as portas de cada finalidade;
• quais áreas exigem maior proteção mecânica ou controle de acesso;
• quais informações precisam ser entregues à equipe de engenharia, manutenção ou TI;
• como futuras expansões poderão ser realizadas sem comprometer a organização existente.

A integração física entre disciplinas não significa misturar indiscriminadamente todas as redes.

Ao contrário, uma instalação bem planejada torna visíveis as fronteiras entre sistemas, facilita a manutenção e permite que cada responsável administre sua parte com menor risco de intervenção indevida.

Em ambientes com requisitos de segurança operacional, alterações devem ser avaliadas por profissionais habilitados e conforme os procedimentos aplicáveis.

Limites entre infraestrutura física e administração de sistemas

A infraestrutura física de redes termina quando o ambiente está adequadamente preparado para receber e interligar os equipamentos previstos, com cabos encaminhados, terminações executadas, portas identificadas e testes compatíveis com o escopo definido.

A partir daí, podem existir atividades de configuração lógica, gerenciamento de servidores, criação de VLANs, políticas de segurança, monitoramento, armazenamento de imagens e integração com sistemas corporativos.

Essas atividades não devem ser presumidas como parte da montagem do rack.

A definição de responsabilidades precisa constar no escopo ou ser alinhada entre o contratante, a empresa executora e a equipe de TI.

Assim, evita-se atribuir à infraestrutura física uma falha que pertence à configuração lógica, ou responsabilizar a equipe de TI por uma deficiência de cabeamento, identificação ou organização do rack.

A SS Elétrica e Automação Industrial atua na implantação, ampliação, organização e manutenção da infraestrutura física de redes, incluindo a integração com elétrica e CFTV conforme as necessidades do ambiente e o escopo definido.

A empresa deixa a estrutura organizada e funcional para que o responsável de TI do cliente possa prosseguir com a configuração e a administração dos sistemas.

O serviço não deve ser confundido com suporte de TI ou gerenciamento de servidores.

Checklist de coordenação multidisciplinar

• Pontos de rede, câmeras, access points e automação foram levantados.
• Rotas de energia e dados foram avaliadas para evitar interferências e conflitos.
• Capacidade, ventilação, acesso e possibilidade de expansão do rack foram considerados.
• Cabos e portas foram associados a uma identificação padronizada.
• Responsabilidades entre infraestrutura física, elétrica, CFTV, automação e TI foram definidas.
• Equipamentos e acessórios foram verificados quanto à compatibilidade com o projeto.
• Testes e documentos de entrega foram previstos antes da conclusão da instalação.
• Requisitos de segurança, normas técnicas aplicáveis e necessidade de ART foram avaliados quando pertinentes.

Quando a instalação envolve áreas industriais, equipamentos de potência, automação ou requisitos formais de conformidade, a avaliação deve ser feita por profissionais habilitados.

A integração bem planejada não substitui projetos específicos, mas cria uma base física coerente para a operação, a manutenção e a expansão dos sistemas.

Manutenção preventiva e otimização do espaço no rack

A manutenção preventiva do rack ajuda a preservar a organização física da rede e a identificar problemas antes que eles dificultem a operação ou a expansão da infraestrutura.

Em ambientes industriais e empresariais, a rotina deve considerar não apenas os equipamentos ativos, mas também fixações, cabos, patch panels, alimentação elétrica, ventilação, identificação e documentação.

Inspeção visual e revisão da organização

A inspeção começa pela avaliação do estado geral do rack e de seus componentes.

Verifique se a estrutura está firme, nivelada e acessível, sem sinais aparentes de deformação, oxidação, aquecimento excessivo ou obstrução das entradas e saídas de ar.

Também é importante observar se portas, tampas, bandejas, guias e parafusos permanecem adequadamente fixados.

Durante a inspeção, confira:

• se os cabos estão apoiados e encaminhados sem excesso de tensão;
• se o raio de curvatura recomendado para cada tipo de cabo foi respeitado;
• se patch panels, switches, bandejas e demais componentes estão corretamente fixados;
• se as portas e os cabos possuem identificação legível e coerente com a documentação;
• se há cabos sem uso, reservas técnicas ou conexões improvisadas que precisam ser avaliadas;
• se a separação entre circuitos de energia e cabos de dados foi preservada conforme o projeto e as boas práticas aplicáveis.

A ausência de identificação ou a existência de cabos amarrados de forma excessivamente rígida pode aumentar o tempo necessário para diagnosticar falhas e dificultar futuras alterações.

Qualquer reorganização deve ser registrada para que o diagrama físico e a relação de portas continuem atualizados.

Controle de ocupação e otimização do espaço

O espaço disponível no rack deve ser analisado antes de acrescentar equipamentos ou reorganizar conexões.

Uma ocupação aparentemente completa pode esconder problemas de acessibilidade, circulação de ar ou capacidade de expansão.

Por outro lado, a simples remoção de componentes não utilizados não deve ocorrer sem confirmar sua função e sem atualizar a documentação.

Uma avaliação de ocupação deve considerar:

• unidades disponíveis para futuras ampliações;
• espaço necessário para passagem, curvatura e alívio de tração dos cabos;
• acessibilidade frontal e traseira para inspeção e manutenção;
• compatibilidade entre dimensões, peso, fixações e acessórios dos equipamentos;
• distribuição física que favoreça ventilação e evite concentração desnecessária de calor;
• reserva para novos pontos de rede, câmeras, access points ou dispositivos relacionados à automação.

A otimização não significa apenas colocar mais equipamentos no mesmo espaço.

O objetivo é manter uma instalação funcional, identificável e tecnicamente compatível, com condições para manutenção e expansão sem alterações improvisadas.

Limpeza, ventilação e expansão

A limpeza deve seguir as orientações dos fabricantes e os procedimentos de segurança aplicáveis ao ambiente.

Antes de qualquer intervenção, é necessário avaliar os riscos elétricos e operacionais, definir se algum equipamento precisa ser isolado e evitar métodos que possam introduzir umidade, eletricidade estática ou resíduos nos componentes.

Também devem ser observados filtros, grelhas, ventiladores e áreas de circulação de ar, quando existentes.

A obstrução desses elementos pode prejudicar a dissipação térmica.

Não se deve bloquear entradas ou saídas de ventilação para acomodar cabos, fontes ou acessórios.

Em expansões, a inclusão de novos pontos ou equipamentos deve respeitar a capacidade física do rack, a infraestrutura de energia, o cabeamento estruturado, a identificação das portas e a compatibilidade com os dispositivos já instalados.

Alterações que envolvam circuitos elétricos, alimentação, aterramento, segurança ou requisitos de conformidade devem ser avaliadas por profissionais habilitados, com observância das normas técnicas pertinentes e emissão de ART quando aplicável.

Checklist de manutenção preventiva

• Inspeção da estrutura, fixações e acessibilidade.
• Verificação da identificação de cabos, portas e equipamentos.
• Conferência da separação entre energia e dados.
• Avaliação de tensão, curvatura e roteamento dos cabos.
• Verificação de ventilação, limpeza e sinais de aquecimento.
• Conferência de espaço disponível e necessidade de expansão.
• Atualização do diagrama, inventário e registro de pendências.
• Validação da compatibilidade antes de substituir ou acrescentar componentes.

A SS Elétrica e Automação Industrial atua na implantação, ampliação, organização e manutenção da infraestrutura física de redes, incluindo a integração com elétrica, CFTV e automação quando o projeto exigir.

O escopo informado está concentrado na estrutura física, na instalação de equipamentos de rede e na configuração básica necessária ao funcionamento inicial, deixando o ambiente preparado para a continuidade da administração pela equipe de TI do cliente.

Em situações que envolvam riscos, alterações relevantes ou requisitos formais de conformidade, a recomendação é solicitar uma avaliação técnica antes de intervir no rack.

Quando contratar uma empresa especializada e perguntas frequentes?

A contratação de uma empresa especializada em infraestrutura física de redes faz sentido quando o rack apresenta sinais de desorganização, quando a expansão da operação exige novos pontos de conectividade ou quando a instalação precisa integrar rede, elétrica, CFTV e automação com maior coordenação.

O objetivo não é apenas acomodar cabos e equipamentos, mas criar uma estrutura identificada, acessível e compatível com a continuidade da operação.

Sinais de que a infraestrutura precisa de reorganização

Alguns indícios recorrentes exigem avaliação técnica antes de uma nova instalação ou alteração:

• Cabos sem identificação, com etiquetas ilegíveis ou conectados a portas não documentadas.
• Patch panels, switches e demais equipamentos instalados sem uma lógica clara de distribuição.
• Cabos excessivamente tensionados, dobrados de forma inadequada ou sem alívio de tração.
• Dificuldade para localizar a origem de um ponto de rede ou substituir um componente.
• Racks sem espaço reservado para expansão, ventilação insuficiente ou acesso limitado para manutenção.
• Mistura desordenada entre cabos de energia, dados, CFTV e automação.
• Pontos de rede adicionados sem atualização do diagrama ou da tabela de portas.
• Falhas físicas recorrentes, conectividade instável ou dúvidas sobre a continuidade dos enlaces.
• Necessidade de instalar câmeras, access points, equipamentos industriais ou novos sistemas corporativos.
• Infraestrutura alterada por diferentes equipes sem documentação consolidada.

Esses sinais não determinam, isoladamente, a causa de uma falha.

Podem estar relacionados ao cabeamento, à terminação, ao equipamento ativo, à alimentação elétrica ou à configuração lógica.

Por isso, a avaliação deve distinguir a infraestrutura física dos serviços de administração de rede, servidores e sistemas.

O que definir no escopo antes da contratação?

Antes de solicitar uma proposta ou programar uma visita técnica, é recomendável reunir informações sobre a instalação existente e registrar o que precisa ser implantado, ampliado, organizado ou mantido.

Um escopo bem definido pode incluir:

• Quantidade aproximada de pontos de rede existentes e previstos.
• Ambientes atendidos, como produção, escritório, almoxarifado, docas e áreas externas.
• Tipo de aplicação prevista, como rede corporativa, CFTV, access points ou automação.
• Racks, patch panels, switches, organizadores e demais componentes já disponíveis.
• Rotas de cabos, distâncias aproximadas e limitações de acesso.
• Necessidade de adequação da infraestrutura existente.
• Requisitos de identificação, testes e documentação da entrega.
• Interfaces com elétrica, controle de acesso, CFTV e automação industrial.
• Responsabilidades da empresa executora e da equipe de TI do contratante.

Também é importante confirmar se o serviço inclui somente a infraestrutura física ou se contempla alguma configuração inicial de equipamentos.

No caso da SS Elétrica e Automação Industrial, o escopo informado está concentrado na implantação, ampliação, organização e manutenção da infraestrutura física, na instalação de equipamentos de rede e na configuração básica necessária ao funcionamento inicial.

A administração de servidores, o suporte contínuo de TI e o gerenciamento dos sistemas permanecem com a equipe responsável do cliente.

Perguntas frequentes sobre rack e patch panel

O que um patch panel faz no rack?

O patch panel concentra e organiza as terminações dos cabos de rede.

Ele cria uma interface identificada entre o cabeamento instalado nos ambientes e os equipamentos ativos, como switches.

Essa organização facilita alterações, inspeções e manutenção, mas não substitui o switch nem realiza, por si só, o gerenciamento lógico da rede.

Todo rack precisa ter patch panel?

A necessidade depende do projeto, da quantidade de pontos, do tipo de cabeamento e dos equipamentos previstos.

Em instalações estruturadas, o patch panel costuma contribuir para a organização e a identificação das conexões.

A especificação final deve considerar a compatibilidade entre os componentes, a capacidade de expansão e as características do ambiente.

A montagem de rack inclui a configuração da rede?

Não necessariamente.

A montagem normalmente se refere à instalação física, à terminação, ao encaminhamento, à identificação e aos testes definidos para a infraestrutura.

A configuração de VLANs, servidores, políticas de acesso, roteamento, monitoramento e outros recursos lógicos deve ser alinhada com a equipe de TI responsável.

Quais testes devem ser realizados após a montagem?

Podem ser realizados testes básicos de continuidade, mapeamento de pares e conectividade, conforme os recursos disponíveis e o escopo contratado.

Esses procedimentos não devem ser confundidos com a certificação completa do cabeamento, que exige instrumentos, critérios e documentação próprios.

O tipo de validação adequado depende do projeto e da aplicação.

É possível expandir um rack já existente?

Em muitos casos, sim, desde que sejam avaliados espaço físico, capacidade dos componentes, ventilação, alimentação elétrica, rotas de cabos e compatibilidade dos equipamentos.

A expansão deve atualizar a identificação, o diagrama e os registros da instalação, evitando que novos pontos sejam incorporados sem controle documental.

O rack pode atender ao CFTV e à automação?

A infraestrutura física pode ser planejada para atender sistemas corporativos, câmeras, access points e determinados dispositivos de automação.

A integração exige coordenação entre as disciplinas, definição das rotas e análise das condições do ambiente industrial.

A infraestrutura de rede não substitui a configuração dos sistemas nem a engenharia específica de cada aplicação.

A organização do rack elimina falhas de conectividade?

não há essa certeza.

A organização reduz ambiguidades na manutenção e ajuda a localizar conexões, mas falhas também podem estar relacionadas a equipamentos ativos, alimentação, interferência, configuração, endereçamento ou defeitos em outros pontos da rede.

O diagnóstico deve considerar o conjunto da instalação.

A empresa de infraestrutura também gerencia servidores e suporte de TI?

Essas atividades não fazem parte do escopo informado para o serviço da SS Elétrica e Automação Industrial.

A atuação está voltada à infraestrutura física, à instalação de equipamentos de rede e à configuração básica necessária para deixar o ambiente preparado para a continuidade do trabalho da equipe de TI do cliente.

Que documentação solicitar na entrega

A documentação deve ser proporcional ao porte e à complexidade da instalação, mas pode incluir:

• Relação dos pontos e respectivas identificações.
• Associação entre portas do patch panel, tomadas e portas do switch, quando aplicável.
• Diagrama simplificado da infraestrutura física.
• Registro dos testes realizados e das pendências encontradas.
• Inventário dos componentes instalados ou reaproveitados.
• Indicação de alterações feitas durante a execução.
• Orientações para futuras expansões e manutenção.
• Registro fotográfico, quando previsto no escopo.

Se houver pendências, elas devem ser descritas de forma objetiva, indicando o ponto afetado, a condição observada e a ação recomendada.

Isso evita que uma instalação parcialmente concluída seja interpretada como integralmente validada.

Como a SS pode participar desse tipo de projeto?

A SS Elétrica e Automação Industrial atua na implantação, ampliação, organização e manutenção de infraestrutura física de redes para ambientes industriais e empresariais.

A empresa atende indústrias, centros logísticos, escritórios corporativos, construtoras e empresas de engenharia em diferentes regiões do Brasil, com execução presencial ou remota conforme as características do serviço.

Seu escopo pode envolver cabeamento estruturado, racks, patch panels, switches, access points, organização de cabos e testes básicos de conectividade.

Um aspecto relevante é a possibilidade de integrar a infraestrutura de telecomunicações com serviços de elétrica e CFTV, favorecendo uma coordenação mais consistente da parte física da instalação.

A entrega é direcionada a deixar o ambiente organizado e funcional para que a equipe de TI do cliente prossiga com a administração dos sistemas.

A empresa foi fundada em 2026 pela união das experiências profissionais de Ronald Diogo e Jeferson Silva e informa uma equipe com mais de 12 anos de experiência acumulada no mercado.

Para atividades que envolvam requisitos de segurança, conformidade técnica ou responsabilidade formal, o escopo deve ser analisado por profissionais habilitados e a emissão de ART deve ser considerada quando aplicável.

Se o rack apresenta os sinais descritos, ou se existe uma expansão prevista, o próximo passo é solicitar uma avaliação técnica com informações sobre os ambientes, os pontos de rede, os equipamentos e as integrações necessárias.

Assim, a solução pode ser definida com base nas condições reais da instalação, sem confundir montagem física com suporte de TI e sem antecipar especificações que dependem do projeto.
